VALVULA GLOBO DE PISTON-CKST HºR PN 16 1/2"- 2"

Hierro Fundido ASTM A 126

Alternativa de construcción: Bronce SAE 862

CONEXIONES ROSCADAS

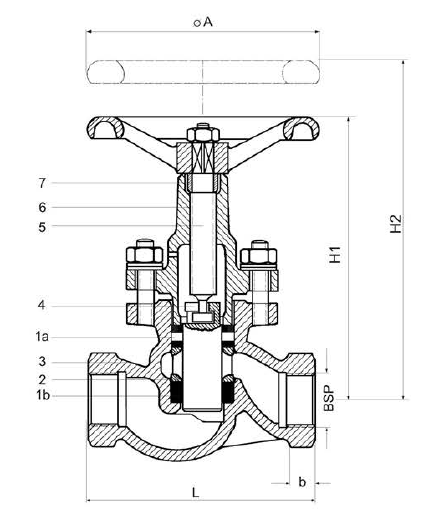

CONSTRUCCIÓN
Partes Material
1a ANILLO SUPERIOR GRAF. C/INOX. Y PTFE
1b ANILLO INFERIOR GRAF. FLEXIBLE Aº INOX
2 LINTERNA 1/2" a 1" ACERO ZINCADO 1 1/2" a 2" Ho Fundido
3 CUERPO HIERRO FUNDIDO ASTM A 126 GrB
4 PISTON ACERO INOX
5 VASTAGO ROSCADO ACERO ALEADO
6 BONETE HIERRO FUNDIDO ASTM A 126 GrB
8 BUJE VOLANTE ACERO ZINCAOO

TEST HIDROSTÁTICO
Material bar
Cuerpo 24
Cierre 24
APLICACIÓN

Proceso: 1/2"-2" 14 bar - 110ºC / 12 bar - 300ºC

Vapor Saturado:

1/2"-2" (Ver curva)


OBSERVACIONES
  1. Extremos roscados STD BSP. Otras roscas consultar
  2. Entrecaras (L) según plano.
  3. A pedido el vástago roscado puede ser realizado en acero inoxidable.
DIMENSIONES
DN CUERPO CONEXIÓN Peso Aprox. (Kg.)
pulg. mm. L H1 A H2 BSP b
1/2 15 100 128 100 154 1/2" 15 1.800
3/4 20 120 147 120 177 3/4" 16 2.500
1 25 135 172 142 207 1" 17 4.000
1 1/4 32 160 196 160 237 1 1/4" 20 9.500
1 1/4 32 185 227 180 276 1 1/4" 22 13.500
2 50 220 250 200 305 2" 26 14.000

Las válvulas Globo a Pistón COMATTI se pueden proveer con actuadores.

El presente modelo desde 1/2" puede convertirse en válvula de regulación mejorada con sólo cambiarle el pistón. Reemplazando también la linterna se convierte en válvula de regulación fina.
