VALVULA GLOBO DE PISTON - CKST HºB 1/2"- 2"
Hierro Fundido ASTM A 126 Gr B
Alternativa de construcción: Bronce SAE B62
CONEXIONES BRIDADAS

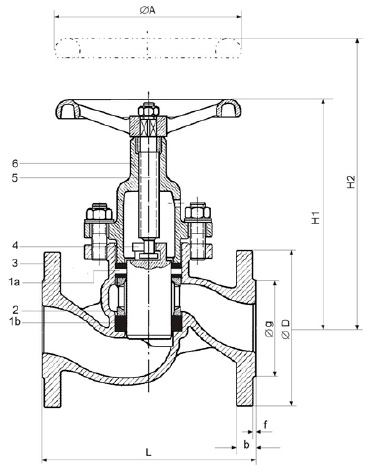

CONSTRUCCIÓN
| Partes | Material | |
|---|---|---|
| 1a | ANILLO SUPERIOR | GRAF. C/INOX. Y PTFE |
| 1b | ANILLO INFERIOR | GRAF. FLEXIBLE Aº INOX |
| 2 | LINTERNA | 1/2" a 1" ACERO ZINCADO 1 1/4" a 2" Ho FUNDIDO |
| 3 | CUERPO | HIERRO FUNDIDO ASTM A 126 Gr B |
| 4 | PISTON | ACERO INOX |
| 5 | VASTAGO ROSCADO | ACERO ALEADO |
| 6 | BONETE | HIERRO FUNDIDO ASTMA 126Gr B |
TEST HIDROSTÁTICO
| Material | bar |
|---|---|
| Cuerpo | 24 |
| Cierre | 24 |
Presión/Temper. Ambiente
APLICACIÓN
Presión - Temp
14 bar - 110°C
12 bar - 300°C
Vapor Saturado:
1/2"-2" (Curva 1)
OBSERVACIONES
- Bridas conforme norma ANSI B 16.5 150 Lb RF.
- Salvo pedido específico, las bridas son entregadas sin perforar
- A pedido, las bridas pueden dimensionarse según ANSI B 16.5 S300 o DIN Pn16 a Pn40.
DIMENSIONES
| DN | CUERPO | CONEXIÓN | Peso Aprox. (Kg.) | pulg. | mm. | L | H1 | A | H2 | D | b | g | f |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/2 | 15 | 130 | 128 | 100 | 154 | 88.9 | 11.1 | 34.9 | 1.6 | 2.800 |
| 3/4 | 20 | 150 | 147 | 120 | 177 | 98.4 | 12.7 | 42.9 | 1.6 | 4.125 |
| 1 | 25 | 160 | 172 | 142 | 207 | 107.9 | 14.3 | 50.8 | 1.6 | 6.000 |
| 1 1/4 | 32 | 180 | 196 | 160 | 237 | 117.5 | 15.9 | 63.5 | 1.6 | 8.500 |
| 1 1/2 | 40 | 200 | 227 | 180 | 276 | 127 | 17.5 | 73 | 1.6 | 11.500 |
| 2 | 50 | 230 | 250 | 200 | 305 | 152.4 | 19 | 92.1 | 1.6 | 16.000 |
Las válvulas Globo a Pistón COMATTI se pueden proveer con actuadores.
El presente modelo desde 15mm puede convertirse en válvula de regulación mejorada con sólo cambiarle el pistón. Reemplazando también la linterna se convierte en válvula de regulación fina.
