VALVULA GLOBO DE PISTON- CKST HºB 2 1/2"- 6"
Hierro Fundido ASTM A 126 Gr B
Alternativa de construcción: Bronce SAE B62
CONEXIONES BRIDADAS

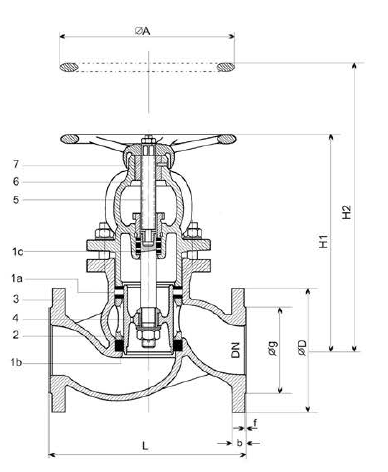

CONSTRUCCIÓN
| Partes | Material | |
|---|---|---|
| 1a | ANILLO SUPERIOR | GRAF. C/INOX. Y PTFE |
| 1b | ANILLO INFERIOR | GRAF. FLEXIBLE Aº INOX |
| 1c | ANILLO PRENSA | GRAF. C/INOX. Y PTFE |
| 2 | LINTERNA | HIERRO FUNDIDO ASTM A 126 Gr B |
| 3 | CUERPO | HIERRO FUNDIDO ASTM A 126 Gr B |
| 4 | PISTON | ACERO INOX |
| 5 | VASTAGO ROSCADO | ACERO ALEADO |
| 6 | BONETE | HIERRO FUNDIDO ASTM A 126 Gr B |
| 7 | BUJE ROSCADO | BRONCE |
TEST HIDROSTÁTICO
| Material | bar |
|---|---|
| Cuerpo | 24 |
| Cierre | 24 |
Presión/Temper. Ambiente
APLICACIÓN
Presión - Temp
14 bar - 110ºC
12 bar - 300ºC
Vapor Saturado:
Curva 2
OBSERVACIONES
- Bridas conforme norma ANSI B 16,5 150 Lb.
- A pedido, las bridas pueden dimensionarse según ANSI B 16.5 S300 o DIN PN16 o PN40.
DIMENSIONES
| DN | CUERPO | CONEXIÓN | Peso Aprox. (Kg.) | pulgadas | mm. | L | H1 | A | H2 | D | b | g | f | L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 1/2 | 62.5 | 290 | 311 | 270 | 380 | 177.8 | 22.2 | 104.8 | 1.6 | VER PLANO | 31 |
| 3 | 75 | 310 | 356 | 270 | 436 | 190.5 | 23.8 | 127 | 1.6 | 41 | |
| 4 | 100 | 350 | 419 | 310 | 513 | 228.6 | 23.8 | 157.2 | 1.6 | 61 | |
| 5 | 125 | 400 | 445 | 380 | 549 | 254 | 23.8 | 185.7 | 1.6 | "L" ANSI B 16.10 clase 300 Lb. Bridas ANSI B 16.5 clase 300 Lb. | 95 |
| 6 | 150 | 444 | 512 | 380 | 632 | 279.4 | 25.4 | 215.9 | 1.6 | 134 | |
