VALVULA GLOBO DE PISTON - CKST AºSW 600Lb 1/2"- 2"
Acero Carbono Fundido ASTM A 216 Gr WCB
Alternativa de construcción totalmente en Acero lnox.
EXTREMOS PARA SOLDAR

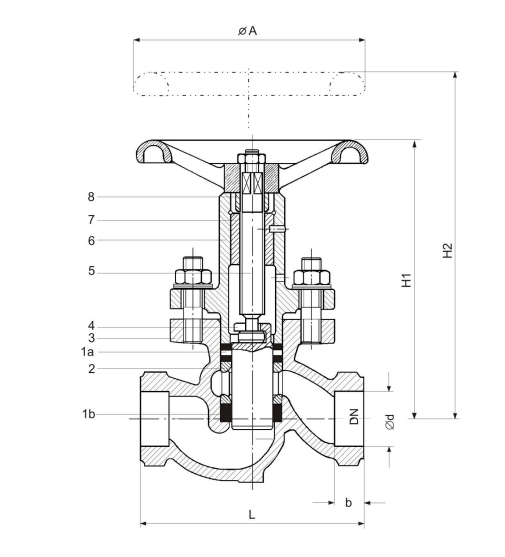

CONSTRUCCIÓN
| Partes | Material | |
|---|---|---|
| 1a | ANILLO SUPERIOR | GRAF. C/INOX. Y PTFE |
| 1b | ANILLO INFERIOR | GRAF. FLEXIBLE Aº INOX |
| 2 | LINTERNA | 1/2" a 1" ACERO ZINCADO 1 1/4" a 2" Ho Fundido |
| 3 | CUERPO | HIERRO FUNDIDO ASTM A 126 GrB |
| 4 | PISTON | ACERO INOX |
| 5 | VASTAGO ROSCADO | ACERO ALEADO |
| 6 | BONETE | HIERRO FUNDIDO ASTM A 126 GrB |
| 7 | BUJE GUIA VASTAGO | BRONCE O HIERRO |
| 8 | BUJE VOLANTE | ACERO ZINCAOO |
TEST HIDROSTÁTICO
| Material | bar |
|---|---|
| Cuerpo | 90 |
| Cierre | 60 |

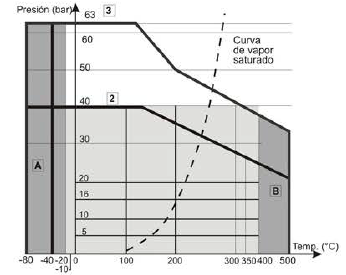

APLICACIÓN
Presión - Temp
63 bar - 120°C- 1/2" a 1"
50 bar - 450°C - 1/2" a 3/4
40 bar - 450°C - 1" a 2"
Vapor Saturado:
1/2" a 1" - curva 3
1 1/4" a 2" - curva 2
OBSERVACIONES
- Extremos para soldar conforme ANSI B 16.11.
- Entrecaras (L) según plano.
- A pedido el vástago roscado puede ser realizado en acero inoxidable.
DIMENSIONES
| DN | CUERPO | CONEXIÓN | Peso Aprox. (Kg.) | pulg. | mm. | L | H1 | A | H2 | D | b |
|---|---|---|---|---|---|---|---|---|
| 1/2 | 15 | 100 | 128 | 100 | 154 | 21.8 | 8 | 1.800 |
| 3/4 | 20 | 120 | 147 | 120 | 177 | 27.1 | 8 | 2.500 |
| 1 | 25 | 135 | 172 | 142 | 207 | 33.8 | 10 | 4.000 |
| 1 1/4 | 32 | 160 | 196 | 160 | 237 | 42.5 | 10 | 9.500 |
| 1 1/2 | 40 | 185 | 227 | 180 | 276 | 48.7 | 13 | 13.500 |
| 2 | 50 | 220 | 250 | 200 | 305 | 61.2 | 16 | 14.000 |
Las válvulas Globo a Pistón COMATTI se pueden proveer con actuadores.
El presente modelo desde 15mm puede convertirse en válvula de regulación mejorada con sólo cambiarle el pistón. Reemplazando también la linterna se convierte en válvula de regulación fina.
