VALVULA GLOBO DE PISTON- CKST AºR 600lb 1/2"-2"
Acero Carbono Fundido ASTM A 216 Gr WCB
Alternativa de construcción totalmente en Acero lnox.
CONEXIONES ROSCADAS

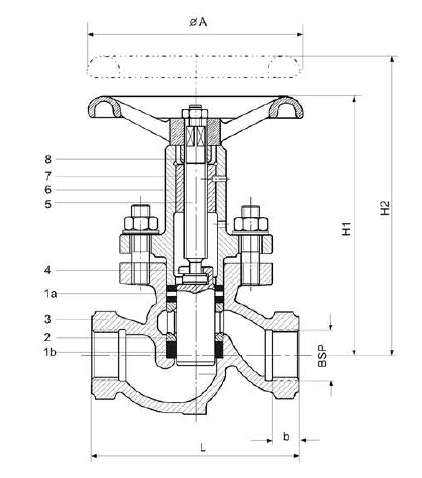

CONSTRUCCIÓN
| Partes | Material | |
|---|---|---|
| 1a | ANILLO SUPERIOR | GRAF. C/INOX. Y PTFE |
| 1b | ANILLO INFERIOR | GRAF. FLEXIBLE Aº INOX |
| 2 | LINTERNA | 1/2" a 1" ACERO ZINCADO 1 1/2" a 2" Ho Fundido |
| 3 | CUERPO | ACERO FUNDIDO ASTM A 126 Gr WCB |
| 4 | PISTON | ACERO INOX |
| 5 | VASTAGO ROSCADO | ACERO ALEADO |
| 6 | BONETE | ACERO FUNDIDO ASTM A 126 Gr WCB |
| 7 | BUJE GUIA VASTAGO | BRONCE O HIERRO |
| 8 | BUJE VOLANTE | ACERO ZINCAOO |
TEST HIDROSTÁTICO
| Material | bar |
|---|---|
| Cuerpo | 90 |
| Cierre | 60 |

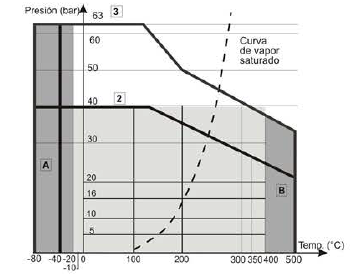

Presión /Temper. Ambiente
APLICACIÓN
Proceso: 1 Y." a 2" - curva 2
1/2" a 1: 63 bar - 120°C
1/2" a 3/4: 50bar - 450°C
1" a 2": 40bar - 450°C
Vapor Saturado:
1/2"-2" (Ver curva)
1 Y." a 2" - curva 2
OBSERVACIONES
- Extremos roscados STD BSP. Otras roscas consultar
- Entrecaras (L) según plano.
- A pedido el vástago roscado puede ser realizado en acero inoxidable.
DIMENSIONES
| DN | CUERPO | CONEXIÓN | Peso Aprox. (Kg.) | pulg. | mm. | L | H1 | A | H2 | BSP | b |
|---|---|---|---|---|---|---|---|---|
| 1/2 | 15 | 100 | 128 | 100 | 154 | 1/2" | 15 | 1.800 |
| 3/4 | 20 | 120 | 147 | 120 | 177 | 3/4" | 16 | 2.500 |
| 1 | 25 | 135 | 172 | 142 | 207 | 1" | 17 | 4.000 |
| 1 1/4 | 32 | 160 | 196 | 160 | 237 | 1 1/4" | 20 | 9.500 |
| 1 1/4 | 32 | 185 | 227 | 180 | 276 | 1 1/4" | 22 | 13.500 |
| 2 | 50 | 220 | 250 | 200 | 305 | 2" | 26 | 14.000 |
Las válvulas Globo a Pistón COMATTI se pueden proveer con actuadores.
El presente modelo desde 15mm puede convertirse en válvula de regulación mejorada con sólo cambiarle el pistón. Reemplazando también la linterna se convierte en válvula de regulación fina.
