VALVULA GLOBO DE PISTON- CKST A08 PN 40 15-50mm
Acero Carbono Fundido ASTM A 216 Gr WCB
Alternativa de construcción totalmente en Acero lnox.
CONEXIONES BRIDADAS

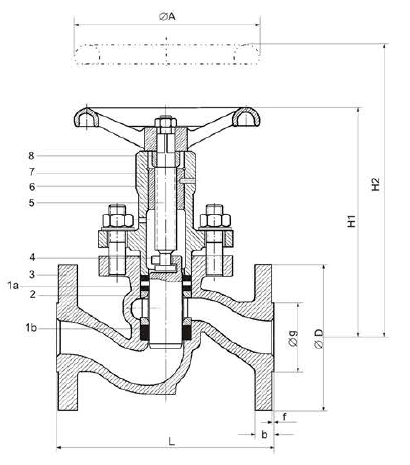

CONSTRUCCIÓN
| Partes | Material | |
|---|---|---|
| 1a | ANILLO SUPERIOR | GRAF. C/INOX. Y PTFE |
| 1b | ANILLO INFERIOR | GRAF. FLEXIBLE Aº INOX |
| 2 | LINTERNA | 1/2" a 1" ACERO ZINCADO 1 1/4" a 2" Ho Fundido |
| 3 | CUERPO | ACERO CARBONO ASTM A 126 Gr WCB |
| 4 | PISTON | ACERO INOX |
| 5 | VASTAGO ROSCADO | ACERO ALEADO |
| 6 | BONETE | ACERO CARBONO ASTM A 126 Gr WCB |
| 7 | BUJE GUIA VASTAGO | BRONCE |
| 8 | BUJE VOLANTE | ACERO ZINCAOO |
TEST HIDROSTÁTICO
| Material | bar |
|---|---|
| Cuerpo | 60 |
| Cierre | 40 |
Presión/Temper. Ambiente
APLICACIÓN
Presión - Temp
16 bar - 450°C
40 bar - 120°C
Vapor Saturado:
Curva 2
OBSERVACIONES
- Bridas conforme norma ANSI B 16.5 300 Lb./ ANSI B 16.5 S 150 Lbs .
- Salvo pedido específico, las bridas son entregadas sin perforar.
- A pedido, las bridas podrán dimensionarse según ANSI B 16.10 S150, S300 o DIN.
DIMENSIONES
| DN | CUERPO | CONEXIÓN | Peso Aprox. (Kg.) | pulg. | mm. | L | H1 | A | H2 | D | b | g | f | DIN 2535 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2 | 15 | 130 | 128 | 100 | 154 | 95 | 14 | 45 | 2 | 3.000 | |
| 3/4 | 20 | 150 | 147 | 120 | 177 | 105 | 16 | 58 | 2 | 5.500 | |
| 1 | 25 | 160 | 172 | 142 | 207 | 115 | 16 | 68 | 2 | 7.600 | |
| 1 1/4 | 32 | 180 | 196 | 160 | 237 | 140 | 18 | 78 | 2 | 10.000 | |
| 1 1/2 | 40 | 200 | 227 | 180 | 276 | 150 | 18 | 88 | 3 | 14.500 | |
| 2 | 50 | 230 | 250 | 200 | 305 | 165 | 20 | 102 | 3 | 17.000 | |
| 2 | 50 | 267 | 250 | 200 | 305 | 165 | 22.2 | 92.1 | 1.6 | ANSI B 16.5 300 LB | 17.000 |
Las válvulas Globo a Pistón COMATTI se pueden proveer con actuadores.
El presente modelo desde 15mm puede convertirse en válvula de regulación mejorada con sólo cambiarle el pistón. Reemplazando también la linterna se convierte en válvula de regulación fina.
